| نام تجاری: | FY |
| شماره مدل: | FY-CBK-51B |
| مقدار تولیدی: | 1 مجموعه |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| توانایی عرضه: | 300 ست در ماه |

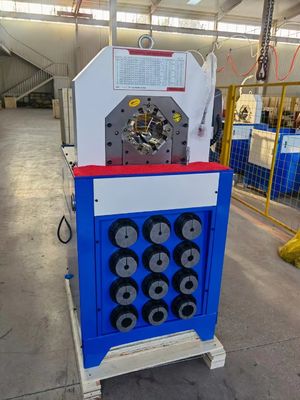

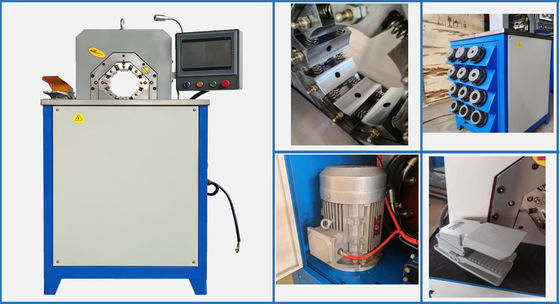

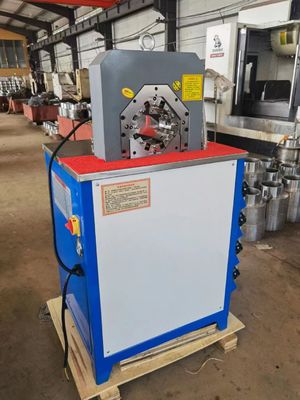

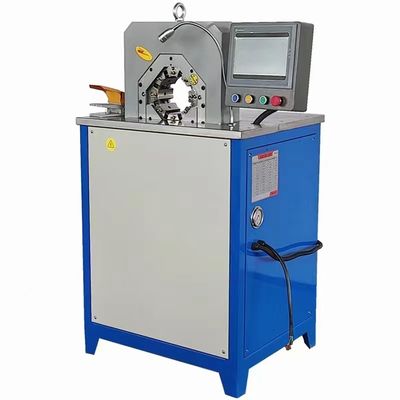

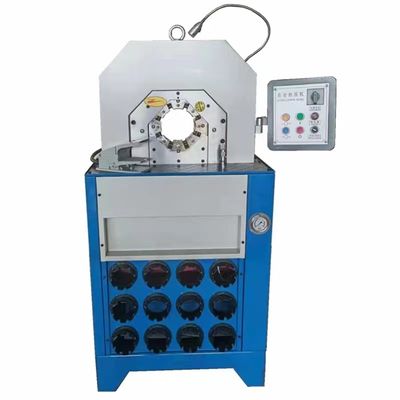

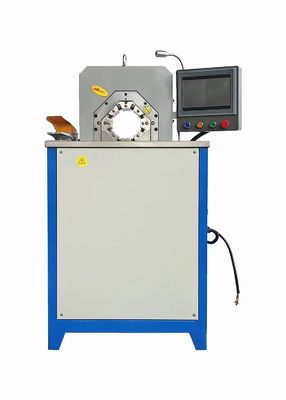

اتصالات زانو بزرگ CBK-51B شیلنگ منعطف CRIPER MACHINE
شرح FY-CBK-51B
اقدامات احتیاطی قبل از عمل
1. در استفاده از تیوپ پرس برای بار اول باید 20 تا 30 بار بدون بار چین خورده شود و پس از رعایت نرمال بودن تمام قطعات قابل استفاده است.
2. هنگام استفاده از لوله پرس در زمستان باید 20 تا 30 بار بدون بار دریغ کرد تا دمای روغن افزایش یابد.
3. دکمه باز را فشار دهید، پس از باز شدن پایه قالب، قالب مربوطه را برای نصب روی پایه قالب با توجه به مشخصات شیلنگی که قرار است پر شود، انتخاب کرده و مقیاس میکرومتر را تنظیم کنید (برای جزئیات به جدول پارامترهای چین مراجعه کنید).
4. شلنگ را با مفصل در موقعیت مناسب در سر پرس قرار دهید، به طوری که تمام طول در یک زمان چین خورده شود.
5-دکمه چین را برای اجرای عملیات چین دادن فشار دهید، تا زمانی که سر چین دار متوقف شود و قالب به طور خودکار باز شود.
6. مجموعه شلنگ چین خورده را بیرون بیاورید و از کولیس ورنیه برای بررسی قطر بیرونی ژاکت مفصل چین دار استفاده کنید.اگر با جدول پارامتر مطابقت ندارد، مقیاس میکرومتر را تا زمانی که چین خوردگی شیلنگ بعدی مطابق با الزامات باشد، تنظیم کنید.
دستگاه پرس شیلنگ FY-CBK-51B به دلیل سیستم کنترل هوشمند و دهانه بزرگ بازشدن خود مشهور است.با نیروی چین و چروک فوق العاده، می تواند شلنگ هیدرولیک R15 R13 را تا 2 اینچ پر کند.
ویژگی های اصلی
1. سر نازک، تغذیه آسان برای اتصالات خم.
2. قدرت چین و چروک بزرگ.
3. دقت بالا.
داده های تکنیکی
| مدل | دستگاه پرس شیلنگ FY-CBY-51B |
| محدوده چین دار | 6-51 (میلی متر) (1/4~2 اینچ) |
| نیروی چین دار | 1000 (T) |
| اندازه شلنگ | 1/4-2 (اینچ) |
| حداکثرافتتاح | 145 میلی متر |
| مجموعه های قالب | 13 |
|
بازده کاری
|
300 عدد در ساعت |
| فشار سیستم | 31.5 (مگاپاسکال) |
| دقت | 0.01 (میلی متر) |
| کنترل | PLC |
| ولتاژ استاندارد |
110V/220V/380V/415V
50/60 هرتز
|
| قدرت موتور | 4 (KW) |
| طول | 640 (mm) |
| عرض | 820 (mm) |
| ارتفاع | 1400 (mm) |
| وزن | 850 (کیلوگرم) |
توجه داشته باشید
- مجموعه های قالب سفارشی در دسترس هستند.
- ولتاژ ویژه110V/220V/380V/415V 50/60Hzدر دسترس هستند
