| نام تجاری: | FY |
| شماره مدل: | FY-CBK-51B |
| مقدار تولیدی: | 1 مجموعه |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| توانایی عرضه: | 300 ست در ماه |

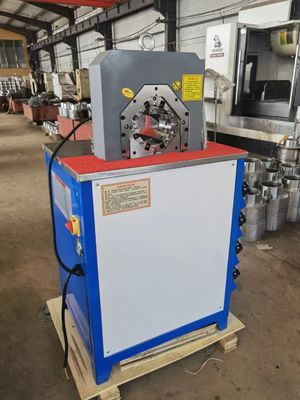

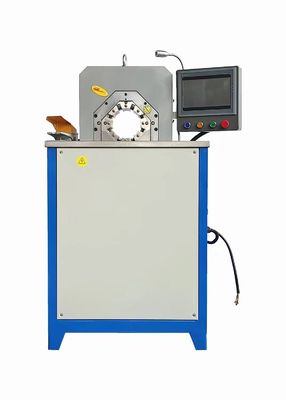

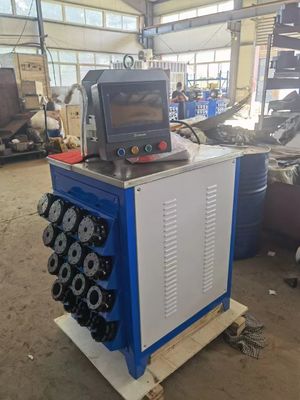

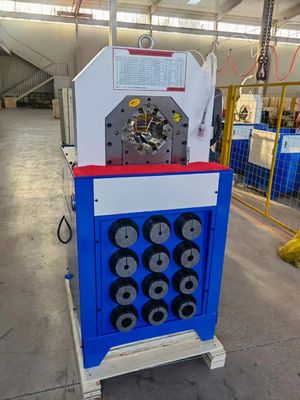

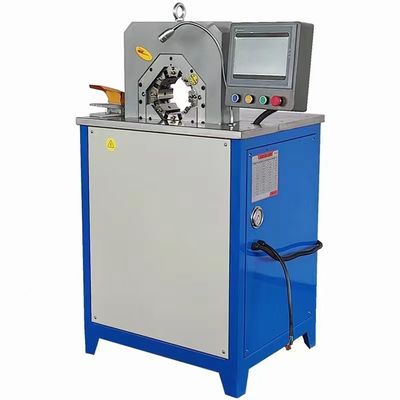

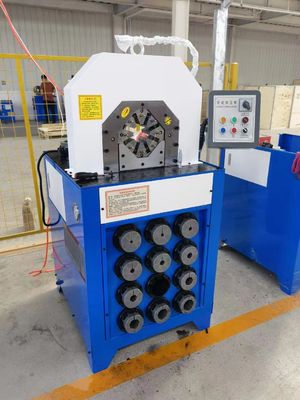

سیستم کنترل دکمه و PLC 3 اینچ 5.5 کیلووات CBK-120 CNC کنترل شلنگ شلنگ دستگاه
شرح دستگاه ما
مراحل عملیات برای جلوگیری از لوله
1. قطر بیرونی لوله چین خورده را محاسبه کنید، قالب چین دار مربوطه را نصب کنید و در موقعیت مربوطه تنظیم کنید.
2. از وسایل دستی یا مکانیکی برای جدا کردن پوست بیرونی لوله لاستیکی استفاده کنید.
3. ژاکت فلزی اتصال را نصب کنید و سپس هسته آهنی اتصال را در سوراخ داخلی شلنگ قرار دهید.
4. سوئیچ دستگاه چین دار را روشن کرده و دکمه سفت کردن را شروع کنید.از طریق رانش سیلندر روغن، ژاکت فلزی، لوله لاستیکی و هسته آهنی به شدت با هم ترکیب می شوند.
5. دکمه رها کردن را شروع کنید، شلنگ را بیرون بیاورید و پر کردن شلنگ را کامل کنید.
دستگاه پرس شیلنگ FY-CBK-120 به دلیل سیستم کنترل هوشمند و دهانه بزرگ بازشو معروف است.با نیروی چین و چروک فوق العاده، می تواند شلنگ هیدرولیک R15 R13 را تا 2 اینچ پر کند.
ویژگی های اصلی
1. سر نازک، تغذیه آسان برای اتصالات خم.
2. قدرت چین و چروک بزرگ.
3. دقت بالا.
ویژگی های محدوده بزرگدستگاه چین دار شلنگ لاستیکی
1. عملیات آسان و قابل حمل
2.سرعت سریع و راندمان بالا
3. سر و صدای کم و هزینه نگهداری کم
4. کیفیت بالا و قیمت مطلوب
5. بادوام و پایدار
6. عمر طولانی برای استفاده
7- طیف وسیعی از چین خوردگی داشته باشید
8. فشار مختلف شلنگ مناسب
9- قدرت بزرگی داشته باشید
لطفا یادآوری کنید
1.قبل از استفاده از دستگاه، لطفاً عملکرد دستی را بخوانید و از آن مراقبت کنید.
2.لطفاً تأیید کنید که ولتاژ با استاندارد ما مطابقت دارد
3.دان'به کودکان، افراد مسن و افراد ناتوان اجازه دهید حتی از دستگاه استفاده کنند.
4.وقتی دستگاه از کار افتاد، لطفاً منبع برق را خاموش کنید.
چگونه انتهای شیلنگ هیدرولیک را چین کنیم؟
1 یک انتهای یک طول شلنگ هیدرولیک را در اتصالات شلنگ هیدرولیک قرار دهید.مطمئن شوید که در جای خود محکم است.
2 میکرومتر را بر روی دستگاه شلنگ چین کن مطابق با مشخصات سازنده برای نوع شلنگ و اتصالات مورد استفاده خود تنظیم کنید.این مشخصات را در دفترچه راهنمای دستگاه شلنگ چینی بیابید.
3 انتهای اتصال شلنگ را در دستگاه چین قرار دهید و علامت اتصالات روی دستگاه را با بالای شلنگ ردیف کنید.
4 حلقه فشرده سازی را در دستگاه چین دار قرار دهید.
5 دستگاه شلنگ گیر را فعال کنید.
پرس دستگاه پرس بر روی حلقه تراکم فشار وارد می کند و باعث می شود مکانیسم فشرده سازی به اتصالات شلنگ هیدرولیک فشار داده و آن را در جای خود فشرده کند.6 این فرآیند را با انتهای باقیمانده شلنگ هیدرولیک تکرار کنید
توجه در مورد دستگاه شلنگ لاستیکی با برد بزرگ
1. استارت موتور: به جهت چرخش موتور و جهت چرخش پمپ یا جهت فلش توجه کنید.
2. قبل از عملیات: مخزن روغن هیدرولیک را بررسی کنید.
3.عملکرد عادی: برای 30 دقیقه اول، لطفاً پس از شروع به طور معمول استفاده از دستگاه، دویدن را انجام دهید
4.روغن هیدرولیک: هیچ مقرراتی برای شیر نشت روغن وجود ندارد، بالاترین فشار نباید از فشار نامی تجاوز کند. خطر فشار! خطر آسیب.
5. خرابی سیستم: اگر خرابی سیستم اتفاق افتاد، کورکورانه پردازش نکنید. لطفاً مطابق با کتابچه راهنمای عملیات یا تجزیه و تحلیل ترتیبی برای مقابله با مشکلات یا پیدا کردن مهندس تعمیر حرفه ای برای حل مشکلات.
داده های تکنیکی
| مدل | دستگاه پرس شیلنگ FY-CBY-120 |
| محدوده چین دار | 6-76 (میلی متر) (1/4 ~ 3 اینچ) |
| نیروی چین دار | 1500 (T) |
| اندازه شلنگ | 1/4-3 (اینچ) |
| حداکثرافتتاح | 158 میلی متر |
| مجموعه های قالب | 15 |
|
بازده کاری
|
300 عدد در ساعت |
| فشار سیستم | 31.5 (مگاپاسکال) |
| دقت | 0.01 (میلی متر) |
| کنترل | PLC |
| ولتاژ استاندارد |
380 ولت
|
| قدرت موتور | 5.5 (KW) |
| طول | 1000 (mm) |
| عرض | 800 (mm) |
| ارتفاع | 1630 (mm) |
| وزن | 1250 (کیلوگرم) |
توجه داشته باشید
- مجموعه های قالب سفارشی در دسترس هستند.
- ولتاژ ویژه110V/220V/380V/415V 50/60Hzدر دسترس هستند
