| نام تجاری: | FY |
| شماره مدل: | FY-CBK-51B |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | 5000 |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| توانایی عرضه: | 300 ست در ماه |

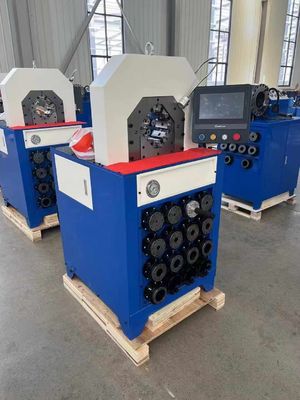

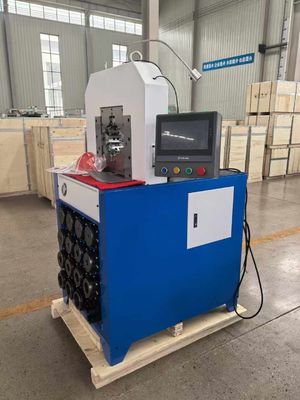

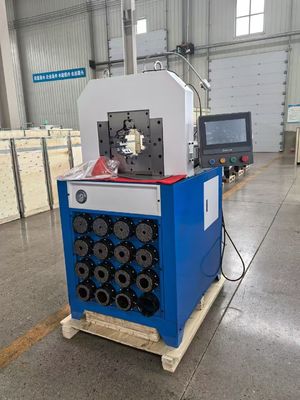

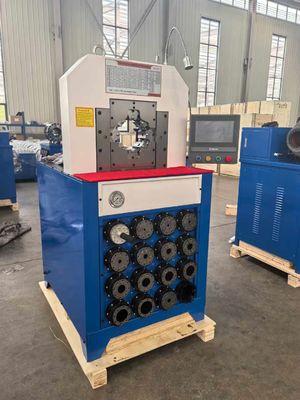

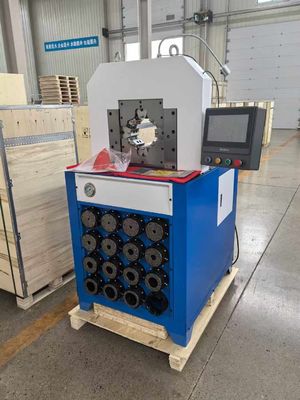

دستگاه برش لوله انعطاف پذیر CBK-51B
FY-CBK-51B DECRIPT
دستگاه های فشار و پیچ کردن لوله های هیدرولیکی
ماشین فشار لوله هیدرولیک 3 اینچی
خلاصه:
این دستگاه فشار لوله هیدرولیکی به طور خاص برای لوله های 3 اینچی طراحی شده است و دارای تکنولوژی پیشرفته برای افزایش کارایی عملیاتی است.آن را برای برنامه های کاربردی صنعتی مختلف که نیاز به مونتاژ لوله قابل اعتماد مناسب است.
مشخصات:
سیستم کنترل: شامل یک PLC پیشرفته (کنترلر منطقی قابل برنامه ریزی) برای عملکرد خودکار و دقیق است.
قدرت: 5.5 kW، ارائه عملکرد قوی متناسب با نیازهای تولید متوسط.
ظرفیت تولید: به طور کارآمد تا 300 قطعه در ساعت پردازش می کند، که آن را برای عملیات کوچک و متوسط مناسب می کند.
ویژگی های کلیدی:
تغییر سریع قالب: مجهز به یک سیستم قالب تغییر سریع، این دستگاه اجازه می دهد تا برای انتقال سریع بین اندازه های مختلف لوله، به طور قابل توجهی کاهش زمان توقف و افزایش بهره وری.
سیستم هیدرولیکی قابل اعتماد: دارای مکانیسم هیدرولیکی قدرتمند است که فشار مداوم و ایمن لوله ها را تضمین می کند و رعایت استانداردهای بالا صنعت را تضمین می کند.
ساخت ماندگار: ساخته شده با مواد با کیفیت بالا طراحی شده برای تحمل استفاده مداوم، اطمینان از طول عمر و قابلیت اطمینان در محیط های کاری سخت.
دستگاه برش لوله هیدرولیک
خلاصه:
این پیچنده لوله هیدرولیکی پیشرفته برای عملکرد کارآمد ساخته شده است، با استفاده از لوله های 3 اینچی به راحتی. ایده آل برای عملیات در مقیاس بزرگ، آن را ترکیب اتوماسیون و قدرت برای نتایج برتر.
مشخصات:
سیستم کنترل: تکنولوژی کنترل پیشرفته PLC برای عملکرد و نظارت ساده.
قدرت: 7.5 کیلو وات، ارائه عملکرد استثنایی برای برنامه های کاربردی با تقاضای بالا.
ظرفیت تولید: قادر به پیچاندن تا 800 قطعه در ساعت است، که آن را برای تولید های بزرگ ایده آل می کند.
ویژگی های کلیدی:
تغییر سریع قالب: برای تغییرات سریع قالب طراحی شده است، به کاربران اجازه می دهد تا بین پیکربندی های مختلف لوله به سرعت تغییر کنند، زمان توقف را کاهش دهند و انعطاف پذیری عملیاتی را افزایش دهند.
سیستم هیدرولیک با کارایی بالا: مجهز به یک سیستم هیدرولیک قوی است که اطمینان از پیچ دقیق و قابل اعتماد را فراهم می کند و اتصال های ایمن را که با استانداردهای کیفیت سختگیرانه مطابقت دارد ، ارائه می دهد.
طراحی محکم و قابل اعتماد: با استفاده از مواد برتر ساخته شده است تا دوام و عملکرد طولانی مدت را حتی در سخت ترین محیط های تولید تضمین کند.
این دستگاه های فشار و پیچ کردن لوله های هیدرولیکی برای شرکت هایی که قصد افزایش بهره وری تولید خود را دارند و در عین حال استانداردهای با کیفیت بالا را در مونتاژ لوله حفظ می کنند، ضروری است.
اقدامات احتیاطی قبل از استفاده
1وقتی برای اولین بار از دستگاه فشار لوله استفاده می کنیدسیستم کنترل PLC 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت لوله هیدرولیک Crimper آرنج بزرگباید بدون بار 20 تا 30 بار پیچیده شود و می تواند پس از مشاهده اینکه همه قسمت ها طبیعی هستند استفاده شود.
2. هنگام استفاده از فشار لوله در زمستانسیستم کنترل PLC 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت لوله هیدرولیک Crimper آرنج بزرگباید برای 20 تا 30 بار بدون بار برای افزایش دمای روغن نگه داشته شود.
3. دکمه باز را فشار دهید، پس از پایه قالب باز شده است، قالب مربوطه را انتخاب کنید تا بر اساس قالب مطابق با مشخصات لوله ای که می خواهید پیچید، نصب کنید.و تنظیم مقیاس میکرومتری (به جدول پارامتر های crimping برای جزئیات مراجعه کنید).
4لوله را با مفصل در موقعیت مناسب در سر فشار قرار دهید، به طوری که کل طول در یک زمان پیچیده شود.
5. دکمه crimping را فشار دهید تا crimp را اجرا کنید
تا زمانی که سر پیچ کردن متوقف شود و قالب را به طور خودکار باز کند.

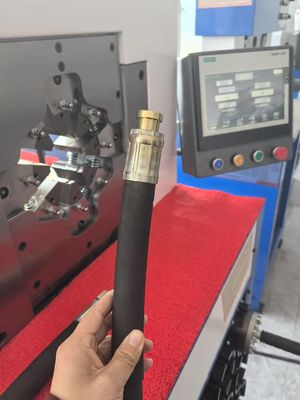

6. از مجموعه لوله های پیچ خورده خارج شوید و از یک کالیپر ورنی برای بررسی
قطر بیرونی ژاکت مفصل پیچ خورده. اگر با جدول پارامتر مطابقت نداشته باشد، مقیاس میکرومتری را تا زمانی که پیچ زدن لوله بعدی با الزامات مطابقت داشته باشد، تنظیم کنید.
ماشین فشار لوله FY-CBK-51B به خاطر سیستم کنترل هوشمند و دهان باز بزرگش مشهور استسیستم کنترل PLC 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت لوله هیدرولیک Crimper آرنج بزرگمی تونه لوله هیدرولیکی R15 R13 رو تا 2 اینچ محکم کنه.
ویژگی های اصلی
1. سر نازک، آسان تغذیه برای خم کردن مناسب
2. قدرت بزرگ کششی
3دقت بالا
داده های فنی
| مدل | ماشین فشار لوله FY-CBY-51B |
| محدوده کشش | 6-51 ((ملم)) ((1/4 ~ 2 ") |
| نیروی فشرده سازی | 1000 ((t) |
| اندازه لوله | 1/4-2 ((انچ) |
| مکس، باز کردن | 145 میلی متر |
| مجموعه های مرطوب کننده | 13 |
|
کارایی کار
|
۳۰۰ عدد در ساعت |
| فشار سیستم | 31.5 ((Mpa) |
| دقت | 0.01 ((ملی متر) |
| کنترل | PLC |
| ولتاژ استاندارد |
110V/220V/380V/415V
50/60 هرتز
|
| قدرت موتور | 4 ((KW) |
| طول | 640 ((ملی متر) |
| عرض | 820 ((مم) |
| ارتفاع | 1400 ((ملی متر) |
| وزن | ۸۵۰ ((کیلوگرم) |
توجه:
- مجموعه های مرسوم شده در دسترس هستند؛
- ولتاژ ویژه110 ولت/220 ولت/380 ولت/415 ولت 50 ولت/60 هرتزدر دسترس هستند؛
