| نام تجاری: | FY |
| شماره مدل: | FY-CBK-51B |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | 5000 |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| توانایی عرضه: | 300 ست در ماه |

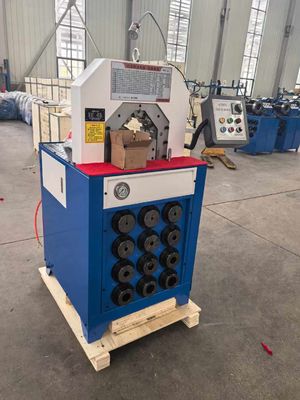

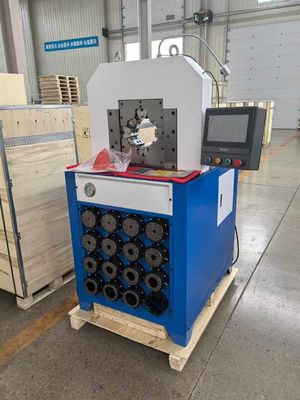

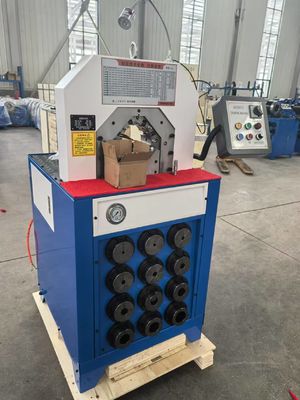

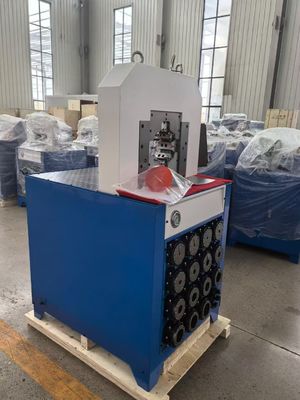

دستگاه برش لوله انعطاف پذیر CBK-51B
FY-CBK-51B DECRIPT
دستگاه برش لوله هیدرولیک 3 اینچی
مشخصات:
سیستم کنترل: سیستم کنترل دکمه ای کاربر پسند برای عملکرد بدیهی.
محدوده اندازه لوله: قادر به پیچیدن لوله ها از 6 میلی متر تا 76 میلی متر (3 اینچ).
قدرت: این ماشین برای عملکرد کارآمد طراحی شده است و برای پاسخگویی به خواسته های تولید بالا طراحی شده است.
ویژگی های کلیدی:

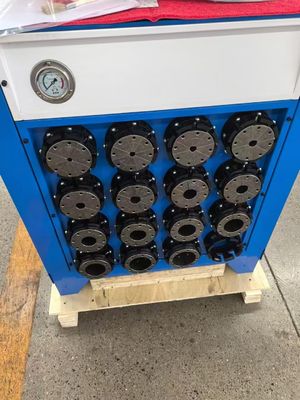

تغییر سریع قالب: مجهز به قالب های سریع تغییر، این دستگاه اجازه می دهد تا اپراتورها به سرعت بین اندازه های مختلف و سبک های مختلف تغییر دهند.این ویژگی زمان راه اندازی را به حداقل می رساند و بهره وری را به حداکثر می رساند، که آن را برای محیط های با نیازهای مختلف لوله ایده آل می کند.
سیستم هیدرولیک کارآمد: با مکانیسم هیدرولیک قدرتمند ساخته شده است که اطمینان از پیچ دقیق و قابل اعتماد را تضمین می کند.که منجر به اتصال امن و مطابق با استانداردهای صنعت می شود..
ماندگار و قابل اعتماد: این ماشین کرمپ با استفاده از مواد با کیفیت بالا ساخته شده است و برای دوام طولانی و عملکرد پایدار حتی در کاربردهای سخت طراحی شده است.
استفاده بهتر: رابط کنترل دکمه کار را ساده می کند و اطمینان حاصل می کند که هر دو اپراتور با تجربه و مبتدی می توانند از ماشین به طور موثر استفاده کنند.
این دستگاه هيدرولیک لوله کش برای شرکت هایی که به دنبال افزایش بهره وری تولید خود هستند و در عین حال در حفظ استانداردهای با کیفیت بالا در مونتاژ لوله هستند مناسب است.
اقدامات احتیاطی قبل از استفاده
1وقتی برای اولین بار از دستگاه فشار لوله استفاده می کنیدسیستم کنترل دکمه 3 اینچ 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت دستگاه فشار لوله هیدرولیکباید بدون بار 20 تا 30 بار پیچیده شود و می تواند پس از مشاهده اینکه همه قسمت ها طبیعی هستند استفاده شود.
2. هنگام استفاده از فشار لوله در زمستانسیستم کنترل دکمه 3 اینچ 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت دستگاه فشار لوله هیدرولیکباید برای 20 تا 30 بار بدون بار برای افزایش دمای روغن نگه داشته شود.
3. دکمه باز را فشار دهید، پس از پایه قالب باز شده است، قالب مربوطه را انتخاب کنید تا بر اساس قالب مطابق با مشخصات لوله ای که می خواهید پیچید، نصب کنید.و تنظیم مقیاس میکرومتری (به جدول پارامتر های crimping برای جزئیات مراجعه کنید).
4لوله را با مفصل در موقعیت مناسب در سر فشار قرار دهید، به طوری که کل طول در یک زمان پیچیده شود.
5. فشار دادن دکمه crimping برای اجرای عمل crimping، تا سر crimping توقف crimping و به طور خودکار قالب باز می شود.

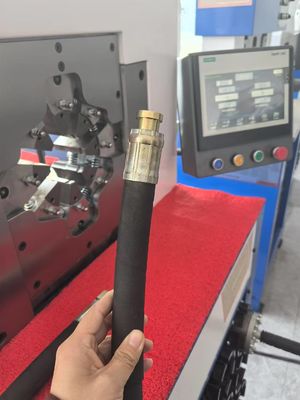

6. از مجموعه لوله های پیچ خورده خارج شوید و از یک کالیپر ورنی برای بررسی
قطر بیرونی ژاکت مفصل پیچ خوردهسیستم کنترل دکمه 3 اینچ 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت دستگاه فشار لوله هیدرولیکبا جدول پارامتر مطابقت ندارد، مقیاس میکرومتر را تا زمانی که پیچیدن لوله بعدی با الزامات مطابقت داشته باشد، تنظیم کنید.
ماشین فشار لوله FY-CBK-51B به خاطر سیستم کنترل هوشمند و دهان باز بزرگش مشهور است.سیستم کنترل دکمه 3 اینچ 5.5kw کارایی 300 قطعه / ساعت با تغییر سریع قالب ابزار دستگاه فشار لوله هیدرولیک 7.5kw کارایی 800 قطعه / ساعت دستگاه فشار لوله هیدرولیکمی تونه لوله هیدرولیکی R15 R13 رو تا 2 اینچ محکم کنه.
ویژگی های اصلی
1. سر نازک، آسان تغذیه برای خم کردن مناسب
2. قدرت بزرگ کششی
3دقت بالا
داده های فنی
| مدل | ماشین فشار لوله FY-CBY-51B |
| محدوده کشش | 6-51 ((ملم)) ((1/4 ~ 2 ") |
| نیروی فشرده سازی | 1000 ((t) |
| اندازه لوله | 1/4-2 ((انچ) |
| مکس، باز کردن | 145 میلی متر |
| مجموعه های مرطوب کننده | 13 |
|
کارایی کار
|
۳۰۰ عدد در ساعت |
| فشار سیستم | 31.5 ((Mpa) |
| دقت | 0.01 ((ملی متر) |
| کنترل | PLC |
| ولتاژ استاندارد |
110V/220V/380V/415V
50/60 هرتز
|
| قدرت موتور | 4 ((KW) |
| طول | 640 ((ملی متر) |
| عرض | 820 ((مم) |
| ارتفاع | 1400 ((ملی متر) |
| وزن | ۸۵۰ ((کیلوگرم) |
توجه:
- مجموعه های مرسوم شده در دسترس هستند؛
- ولتاژ ویژه110 ولت/220 ولت/380 ولت/415 ولت 50 ولت/60 هرتزدر دسترس هستند؛
